在目前的電梯控制中，plc因具有可靠性高及技術先進的特點得到了廣泛的應用。很多技術落后老舊電梯的改造與升級，都采用了plc控制技術。

下面以東莞某電子科技公司的4層電梯改造為例，簡要說明一下，plc技術在電梯控制及監控中的應用。

電梯控制系統概述:

原電梯采用繼電器、接觸器在控制柜面板上設指示、開關門按鈕、警鈴按鈕、超載、滿載指示等對電梯進行直接控制與監控。其缺點是觸點多，故障率高、可靠性差、維修工作量大等。此次改造的重點是，用plc取代繼電器控制電梯。以提高電梯的控制水平，及其運行的安全性，并改善了電梯運行的舒適感。

改造的原理：

用plc取代原來由繼電器控制的電路，通過采集模塊將主電路的工作狀態及信號傳輸到plc，plc經過分析處理后向主電路發出指令，切換，啟動或停止電梯。經過分析，本控制系統占用plc的36個I/O口，20個輸入點，16個輸出點，所以選用西門子S7-200plc為電梯控制系統的核心主機，以滿足其控制需要，電梯plc控制系統的基本結構圖如下

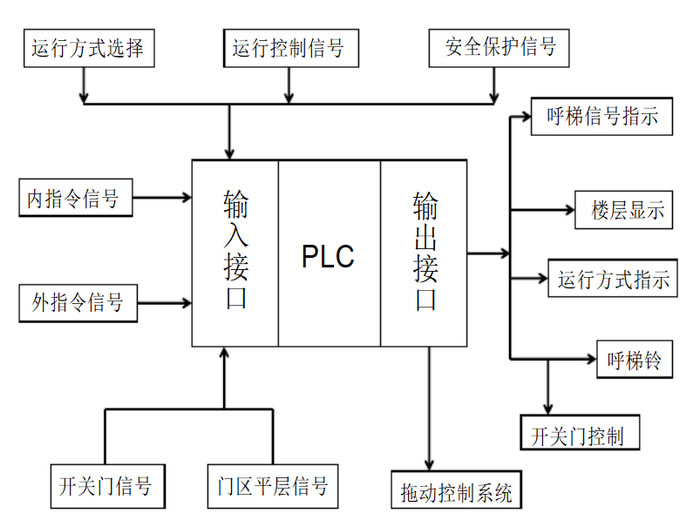

電梯plc控制系統結構圖

電梯信號控制圖如下：

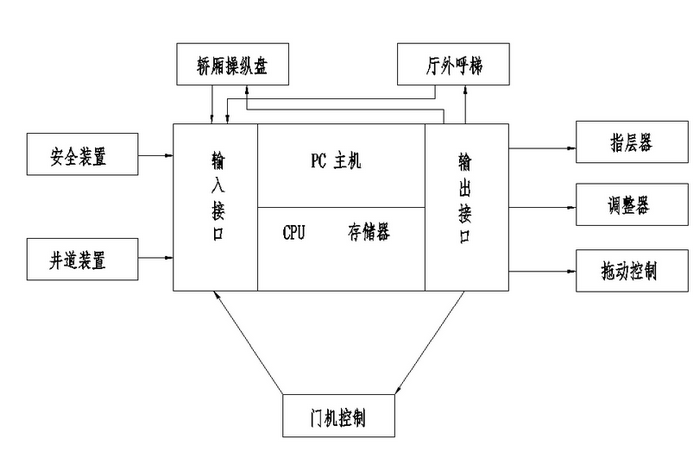

電梯信號控制圖

通過西門子S7-200plc模塊，本控制系統實現以下功能：

 (1)行車方向由內選信號決定,順向優先執行。

 (2)行車途中如遇呼梯信號時,順向截車,反向不截車。

 (3)內選信號、呼梯信號具有記憶功能,執行后解除。

 (4)內選信號、呼梯信號、行車方向、行車樓層位置均由信號燈指示。

 (5)停層時可延時自動開門、手動開門、(關門過程中)本層順向呼梯開門。

 (6)延時自動關門,關門后延時等待內選，自動行車。

 (7)行車時不能手動開門或本層呼梯開門,開門不能行

本控制系統集成在plc控制柜內，S7-200屬于小型plc，它具有結構緊湊、擴展性良好、指令功能強大、可靠性高、強勁的通訊能力等特點。控制系統組成如下圖：

電梯控制柜實物圖
