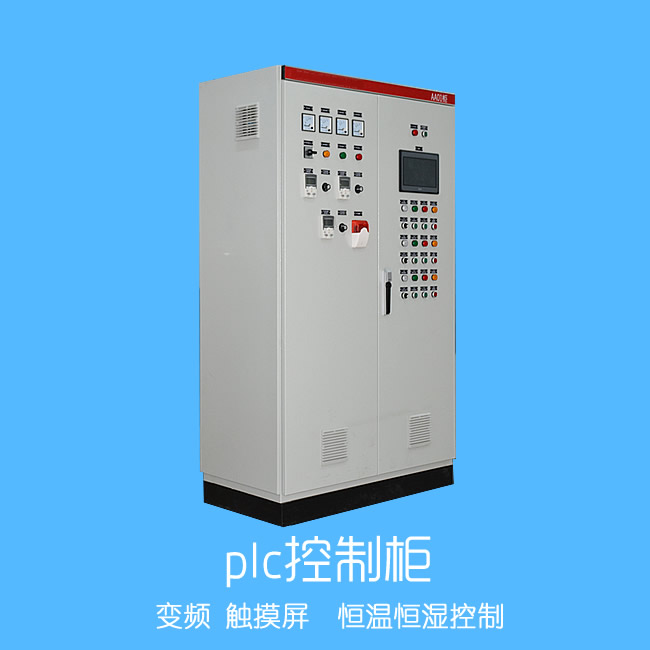

plc綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DSC）控制系統。plc控制柜能適應各種大小規模的工業自動化控制場合。

plc控制柜的組成部分

1、空開

一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都必須要有的一個東西。

(1)AC220V總電源開關，這是每臺PLC控制柜必備的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。

(2)DC24V電源總開關，這是每臺PLC控制柜必備的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。

(3)動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是必須的。

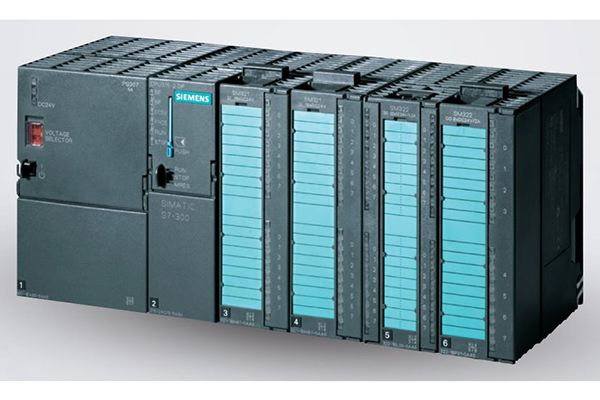

2、plc

這個要根據工程需要選擇。

比方如果工程小可以直接就是一個一體化的PLC但如果工程比較大可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。

3、24VDC的電源

大部分plc自帶DC24V電源，如果需要DC24V電源回路較多，則必須單獨配置輸入AC220V/輸出DC24V優質開關電源模塊

4、繼電器

plc控制柜內可編過程控制器DO輸出原則上不直接入外部控制回路，應由高性能中間繼電器中轉，有利于延長PLCDO輸出模塊使用壽命和安全性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。

例如，如果你plc的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

5、接線端子

接線端子數量由輸入和輸出回路數量決定。

這個是每個柜子都必不可少的東西根據信號數量可以配置。

6、匯線槽

匯線槽用于plc控制柜內布線用，匯線槽規格大小由柜內線纜數量決定。

7、可編過程控制器(plc)

可編過程控制器plc品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗余(也就是兩套交替使用)。

8、信號隔離器和配電器

現場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編過程控制器AI輸入端;外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編過程控制器AI輸入端。使用信號隔離器和配電器可以提高整個系統抗干擾能力和系統穩定性能。

9、安全柵

可編過程控制器AO輸出或DI輸出如需要送至危險區域，則應按要求選配相應安全柵。

10、其它設備

plc控制柜內通常還會配置接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，視工程技術要求而定。

plc控制柜使用條件:

供電電源：DC直流24V，兩相交流220v（-10%，+15%），50HZ

防護等級：IP41或IP20

環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；

空氣的相對濕度應小于85%（無凝露）。

遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。

plc應用領域:

plc控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。

plc控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性 能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計plc控制柜、變頻柜等，滿足用戶要求，并可搭配人機接口觸摸屏，達 到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。

典型應用：恒壓供水、空壓機、風機水泵、中央空調、港口機械、工具機、鍋爐、造紙機械、食品機械等等。
