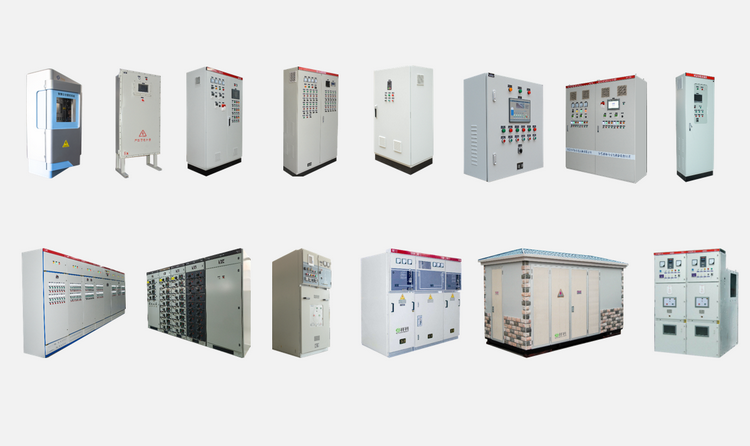

開關柜簡介

開關設備是指由一次設備和二次設備按照一定的電路方案組裝而成的成套配電裝置，用于控制和保護電路和設備。開關柜的結構大體相似，主要分為母線室、斷路器室、二次控制室（儀表室）、饋線室。房間一般用鋼板隔開。

內部元件包括：母線（母線）、斷路器、常規繼電器、集成繼電保護裝置、測量儀表、隔離刀、指示燈、接地刀等。

1. 按斷路器安裝方式

（1）可拆卸式或手車式：是指柜內主要電器元件（如：斷路器）安裝在可抽式手車上，由于手車柜具有良好的互換性，因此供電的可靠性常用的手車類型有：隔離手車、計量手車、斷路器手車、PT手車、電容手車和二手手車。

▲可拆卸開關柜

（2）固定式：表示柜內所有電氣元件（如斷路器或負荷開關等）都固定安裝，固定式開關柜比較簡單經濟。

▲固定開關柜

2. 按安裝位置

（1）在室內使用（用N表示）；表示只能在室內安裝使用。

（2）戶外使用（用W表示）；表示可以安裝在戶外使用。

3. 根據柜體結構

（1）金屬封閉鎧裝開關設備，主要部件（如斷路器、變壓器、母線等）分別安裝在金屬封閉開關設備的接地隔間內，并用金屬隔板隔開。

（2）金屬封閉隔板開關設備，與鎧裝金屬封閉開關設備類似，其主要電氣元件也安裝在單獨的隔間內，但帶有一個或多個滿足一定防護等級的非金屬隔板。

(3）金屬封閉箱式開關柜開關柜外殼為金屬封閉式開關柜。

（4）開式開關柜，無防護等級要求，部分外殼為開式開關柜。

兩種型號GGD、GCK、GCS、MNS、MCS介紹

1.GGD系列

(1) 目的

GGD型交流低壓配電柜適用于變電站、發電廠、廠礦等電力用戶交流50Hz、額定工作電壓380V、額定工作電流1000-3150A的配電系統，作為電力、照明和發電和配電設備。用于轉換、分配和控制。

GGD型交流低壓配電柜是根據能源部、廣大電力用戶和設計部門的要求，按照安全、經濟、合理的原則設計的新型低壓配電柜。和可靠性。

該產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列化、實用性強、結構新穎、防護等級高等特點。可作為低壓開關柜的替代產品。

(2) 產品型號及含義

▲G--低壓配電柜；G--固定安裝，固定布線；D--電源柜

(3) 結構特征

①GGD型交流低壓配電柜柜體采用通用柜形式，框架采用8MF冷彎型鋼局部焊接組裝而成，有20模安裝孔，通用系數高.

②GGD柜體充分考慮散熱問題。機柜上下端有不同數量的散熱槽。當機柜內的電器元件受熱時，熱量上升并通過上槽排出，同時冷空氣不斷地從下槽補充到機柜內，使密封的機柜不受熱。自下而上形成自然通風通道，達到散熱的目的。

③ GGD柜采用黃金比例法，按照現代工業產品造型設計的要求，設計柜體造型及各部分的劃分尺寸，使整個柜體美觀清新。

④必要時可將柜頂蓋拆下，方便現場主母線的組裝和調整。柜頂四個角設有吊環，方便起吊運輸。

⑤柜體防護等級為IP30，用戶也可根據環境要求在IP20-IP40之間進行選擇。

2.GCK系列

▲G為閉合開關柜C為抽出式K為控制中心

(1) 產品型號及含義

PC機柜負責大容量負載的供電，所以PC機一般采用框架式空氣開關，一臺PC機只有2-3路。根據電源設計規定，75KW及以上負載由PC供電。

MCC負責給中小型負載供電，所以MCC一般采用塑殼開關，一個MCC可以有5-20個電路。根據電源設計規定，75KW以下的負載由MCC供電。

GCK低壓抽出式開關柜（以下簡稱開關柜）由配電中心（PC）柜和電機控制中心（MCC）兩部分組成。該裝置適用于交流50(60)HZMCC配電柜，額定工作電壓≤660V，額定電流4000A及以下的控制配電系統，作為配電、電機控制和照明等配電設備。

GCK開關設備符合IEC60439-1《低壓開關設備及控制設備》、GB7251.1-1997《低壓開關設備及控制設備》、GB/T14048.1-93《低壓電壓開關設備”設備和控制設備等標準。

并且具有分斷能力高、動熱穩定性好、結構先進合理、電氣方案靈活、系列性和通用性強、各種方案單元任意組合、一機柜等特點。具有電路多、節省占地面積、防護等級高、安全可靠、維修方便等優點。

(2) 結構特征

①整機柜采用拼裝式結構，模塊孔安裝，零件通用，適用性好，標準化程度高。

②柜體上部為母線室，前部為電氣室，后部為電纜進出線室。每個房間由鋼板或絕緣板隔開，以確保安全。

③MCC柜抽屜室門與斷路器或隔離開關的操作手柄機械聯鎖，只有在手柄處于分斷位置時才能打開柜門。

④MCC柜的受電開關、聯絡開關和抽屜有三個位置：開啟位置、測試位置和關閉位置。

⑤開關柜頂部可根據受電需要加裝母線橋。

3.GCS系列

▲G--封閉式開關設備；C--可抽出；S--森源電氣系統

(1) 產品型號及含義

(2) 目的

GCS低壓抽出式開關柜用于三相交流頻率50Hz、額定工作電壓400V（690V）、額定電流的發電和供電系統中作為動力、配電和電動機集中控制、電容補償。 4000A 及以下。利用。廣泛應用于電廠、石油、化工、冶金、紡織、高層建筑等場所。也可用于大型電廠、石油化工系統等自動化程度高、需要與計算機接口的場所。

執行標準：本產品符合GB7251.1-1997《低壓開關設備及控制設備》和JB/T9661-1999《低壓抽出式開關設備》的要求。

(3) 結構特點：

⑥ 機架采用8MF型開口型鋼，主機架安裝E=20mm和100mmΦ9.2mm安裝孔，使機架組裝靈活方便。

⑦開關柜各功能室相互隔離，隔室分為功能單元室、母線室和電纜室。每個腔室的功能相對獨立。

⑧水平母線在柜后水平布置，以增強母線的抗電能力，是使主電路具有較高的短路強度能力的基本措施。

⑨ 電纜隔室的設計，使電纜從頂部和底部進出非常方便。

⑩ 抽屜高度模數為160mm。抽屜僅在高度尺寸方面發生??變化，其寬度和深度尺寸保持不變。同一功能單元的抽屜互換性好。單元電路的額定電流為400A及以下。

? 抽屜面板有明顯的開啟、關閉、測試和抽出位置標志。抽屜單元設有機械聯鎖裝置。1 抽屜單元為主體，兼有抽出和固定兩種特性，可任意混合使用。

?柜體防護等級為IP30 IP40，也可根據用戶需要選擇。

4.MNS系列

(1) 目的

MNS低壓抽出式成套開關設備（以下簡稱開關柜）是為適應電力行業發展的需要，參照國外MNS系列低壓開關設備設計改進的先進低壓開關設備。本產品符合國家標準GB7251、VDE660和ZBK36001-89《低壓抽出式開關設備》，國際標準IEC439規定MNS低壓開關設備可以滿足各種供配電的需要，可廣泛應用于發電廠、變電站、工礦企業、樓宇賓館、市政建設等各種低壓配電系統。

(2) 結構特征

①MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼組裝而成。柜架所有結構件均鍍鋅，并通過自攻鎖緊螺釘或8.8級六角螺栓與基本柜架牢固連接，加上方案變更對應的門、隔板、安裝支架和母線功能單元等部件組裝成一個完整的開關柜。開關柜的內部尺寸、元件尺寸和隔室尺寸均根據模塊化（E=25mm）而變化。

② MNS型組合式低壓開關柜每柜分為水平母線室（柜后）、抽屜室（柜前）、電纜室（柜體下部）三個房間。柜或柜前右側）。各室間采用鋼板或高強度阻燃塑料功能板隔開，上下抽屜采用帶通風孔的金屬板隔開，有效防止因故障引起的母線及其他電路之間產生電弧或短路的開關元件。造成的事故。

③MNS低壓開關柜的結構設計可滿足各種進出線方案的要求：頂進頂出、頂進底出、底進頂出、底進底出。

④緊湊型設計：在更小的空間內容納更多的功能單元。

⑤結構件通用性強，裝配靈活。以E=25mm為模數，結構與抽出單元可任意組合，滿足系統設計需要。

⑥母線采用高強度阻燃、高絕緣強度塑料功能板保護，具有抗故障電弧性能，運行維護安全可靠。

⑦ 各種尺寸抽屜的機械聯鎖機構符合標準，具有連接、試驗、分離三個明顯位置，安全可靠。

⑧ 采用標準模塊設計：可以由保護、操作、轉換、控制、調節、測量、指示等標準單元組成，可根據要求任意組合。

⑨柜體可根據工作環境的不同要求選擇相應的防護等級。

5.MCS系列

MNS 改進

(1) 目的：

MCS智能低壓抽出式開關柜是綜合其他低壓產品的優點而開發的先進產品。適用于電廠、石油化工、冶金、電信、輕工、紡織、高層建筑等民用、工礦企業。三相交流50HZ、60HZ，額定電壓380V，額定電流4000A及以下三相四（五）線制電力系統配電系統，在大型電廠、石油化工、電信系統等自動化程度高、要求和計算機接口的地方用作低壓配電裝置，用于發電和供電系統中的配電、電動機的集中控制和無功補償。

(2) 結構特點：

① 開關柜基本框架采用C型（或8MF型）開式鋼組裝，外觀精度高，抽屜互換性好。

②MCC柜寬度僅為600mm，使用空間大，可容納更多功能單元，節省建設用地。

③ 柜內元件可根據用戶的不同需求配備各種型號的開關，更好的保證產品的高可靠性。

④ 裝置可預留自動化接口，或在開關柜上安裝智能模塊，實現遙信、遙測、遙控三遙功能。

⑤ 抽屜功能單元可分為三種類型：MCCI、MCCII、MCCIII。

MCCI型：抽屜寬度為600mm，高度分為180mm、360mm、540mm，每個柜體可安裝高度為1800mm，根據需要的抽屜尺寸組合，最多可安裝10個單元，適用于電機控制中心和饋電電路。MCCII型：抽屜寬度600/2mm，高度200mm，安裝高度1800mm。可根據需要的抽屜尺寸進行組合。它最多可以安裝 18 個單元。適用于100A以下的機組。

MCCIII型：抽屜寬度為600/2mm，高度分為180mm、360mm、540mm，安裝高度為1800mm。可根據需要的抽屜尺寸進行組合，最多可安裝20個電路。適用于100A以下的機組。

⑥ 操作機構：每個抽屜均配有專門設計的分合閘操作機構，并具有機械聯鎖等多種防誤操作功能。、“工作”、“出”四個位置定位裝置，抽屜為搖擺結構，MCCII和MCCIII抽屜單元為推拉式，配有定位裝置，并具有防止誤操作的功能。

三種開關柜的區別

1. GCS、GCK、MNS、GGD開關柜的區別

GGD是固定柜，GCK、GCS、MNS是抽屜柜。GCK柜在抽屜推進機構上與GCS、MNS柜不同；GCS柜只能做柜深800mm的單面操作柜，MNS柜可以做柜深1000mm的雙面操作柜。

GCK是中國非常古老的柜式。當時使用的型材強度較差，操作機構也不是很靈活。現在生產的大部分產品都吸收了GCS機柜的優點。

GCK與GCS和MNS明顯不同的是，水平母線傳統上位于柜頂，垂直母線沒有阻燃塑料功能板。與GCS和MNS不同，比較簡單

GCS是森源公司在1990年代中期參照ABB的MNS柜式設計的新一代抽屜式開關柜。與MNS不同的是抽屜模組采用國內常用的20mm模組（MNS為25mm）；抽屜采用推進機構，操作更加方便靈活。

MNS柜體可兩側操作，柜體深度1000mm，單柜最多可安裝36路（帶1/4抽屜），而GCS只能單側操作，柜體深度800mm，最大22。

MNS機柜采用的材料為鋁鋅板，全拼裝結構，無需后處理（鍍鋅）。

MNS和GCS的水平母線均與左前抽屜單元和右前出線室隔開。他們的垂直母線組裝在阻燃塑料功能板上，以提高可靠性。

3C強制認證測試樣品柜要求：GCK最小抽屜單元1模塊，GCS最小抽屜單元1/2模塊，MNS（進口ABB技術）最小抽屜單元1/4模塊。

模塊：GCK（森源）最小抽屜單元1個模塊：GCS最小抽屜單元1/2模塊，MNS（進口ABB技術）最小抽屜單元1/4模塊。

母線：MNS和GCS的水平母線均與左前抽屜單元和右前出線隔間隔開。他們的垂直母線組裝在阻燃塑料功能板上，以提高可靠性。GCK水平母線位于柜體頂部，垂直母線無阻燃塑料功能板。出線口可以后置，也可以做成右出線室出線，但抽屜推動機構不同于GCS和MNSMCC配電柜，相對簡單。

抽屜：GCS至少只能有1/2抽屜，MNS有1/4抽屜，MNS抽屜有另一種聯鎖機構，GCS只有開關本身。

2. GCS 和 MNS 的區別

(1）不同的淵源：GCS是中國自主設計開發的。MNS是從ABB引進的。GCS從1996年開始投放市場，很多方面都是MNS模仿的，比如水平母線、進入方式和退出線等。

（2）鋼組裝不同：GCS是用8MF（KS）鋼組裝而成，而MNS是用C（KB）鋼組裝而成。在強度上，GCS優于MNS。但在美觀方面，MNS看起來比GCS好，很多廠家都用C型材做GCS，GCS原來設計的最大電流只能達到4000A，而MNS可以達到更高，經過多次改進，GCS現在達到了6300A。

(3）抽屜機構不同：GCS采用旋轉推進機構(CJG-1~3），而MNS采用大聯鎖。相比之下，GCS抽屜比MNS抽屜省力。 )

（4）安裝模塊不同：MNS柜安裝模塊為25mm，GCS為20mm，GCS最多可作為11層抽屜，MNS可作為9層，但MNS可作為雙面柜（前后均裝有抽屜）。所以 GCS 最多可以做 22 個抽屜，而 MNS 可以做 72 個抽屜（GCS 沒有四分之一單元抽屜，但 MNS 有）。MNS在低電流方面具有優勢。GCS在大電流方面有一些優勢。

四種開關柜的優缺點

一般來說，抽出式機柜節省空間，易于維護，出線電路多，但成本昂貴；而固定式的出線電路少，占用空間大。如果客戶提供的位置太小，應將固定式改為抽出式。

1. GGD 交流低壓開關設備

該開關柜具有結構合理、安裝維修方便、保護性能好、分斷能力高、容量大、分段能力強、動態穩定性強、電氣方案適用性廣等優點。它可以用作替代產品。

缺點：回路少，單元不能任意組合，面積大，不能與計算機通訊。

2. GCK 開關設備

分斷能力高，動熱穩定性好，結構先進合理，電氣方案靈活，系列性和通用性強，各種方案單元任意組合。一個機柜可容納大量電路，節省占地面積，防護等級高，安全可靠，維護方便。

缺點：水平母線位于機柜頂部，垂直母線沒有阻燃塑料功能板，無法與電腦通訊。

3. GCS低壓抽出式開關柜

技術性能指標高，能適應電力市場發展需要，可與現有進口產品相媲美。按照安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜還具有分斷和合閘能力高、動熱穩定性好、電氣方案靈活、組合方便、系列實用性強、結構新穎等優點。 ，高水平的保護功能。

4. MNS系列開關柜

設計緊湊，可以在更小的空間內容納更多的功能單元。結構通用性強，裝配靈活。模數為25mm的C型材可滿足各種結構形式、防護等級和使用環境的要求。

采用標準模塊設計，可組成保護、操作、轉換、控制、調節、指示等標準單元，用戶可根據需要選擇組裝。

技術性能高，主要參數達到當代國際技術水平。壓縮場地，立體化程度高，可以大大壓縮預制場地的儲運。組裝很容易，不需要特別復雜。

5.MCS低壓抽出式開關柜

柜體采用C型鋼組裝而成，外觀統一，精度高，抽屜互換性好。

MCC柜體寬度僅為600mm，使用容量大，可容納更多功能單元，節省建設用地。

柜內元件可根據用戶的不同需求配備各種型號的開關，以更好地保證產品的高可靠運行。

該裝置可預留自動化接口，或在開關柜上安裝模塊，實現遙信、遙測、遙控等“三遙”功能和控制設備。

缺點：成本高，中小用戶難。
